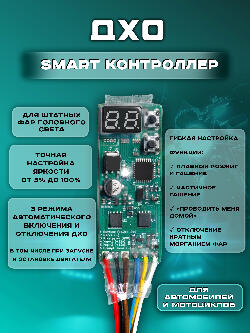

Контроллер ДХО "SMART"

• Автоматическое включение ДХО
• ДХО из ближнего света (Скандинавский стиль)
• ДХО из дальнего света (Американский стиль)
• ДХО из противотуманных фар
• Функция "Проводить меня домой"
• Создание эффекта Soft Start (Плавный розжиг)
• Регулировка яркости от 5% до 100%
• Частичное гашение
• Выключение морганием фар "Blink Off"

Рассчитано на работу с галогеновыми и светодиодными лампами.
Контроллер оснащен процессором с энергонезависимой памятью для хранения настроек, информативным дисплеем и навигационными кнопками для удобства настройки параметров таких как:

• Режим включения фар
• Яркость свечения
• Пороговое значение напряжения борт сети для включения фар
• Плавность розжига и гашения
• Настройка времени отключения "Проводить меня домой"
• Частичное гашение

Режимы включения фар ("РЕ")
В устройстве предусмотрено 3 режима включения (по умолчанию 3)

• Режим 1. Включение сразу при подаче питания на контроллер +12в
• Режим 2. Включение по подаче сигнала ACC на специальный провод
• Режим 3. Включение дневных ходовые огней по напряжению бортовой сети

Яркость свечения ("СВ")
Установить значение можно от 0% до 100% с шагом 5%, что позволяет точно настроить желаемую яркость.
(по умолчанию 50%)

Напряжение борт сети для включения (в режиме 3) ("НП")
Установка значения от 11 до 15 вольт с шагом 0.1 вольт, например 3.0 = 13.0, 3.2 = 13.2, ... 3.9 = 13.9.
(по умолчанию 3.0 = 13в)

Плавность розжига и гашения ламп ("ПР")
Установка в секундах, от 0 до 10сек с шагом 1сек, где 0 - моментальное, 10 - очень медленно
(по умолчанию 3сек)

Настройка времени отключения функции "Проводить меня домой"  ("ВР")
Данная настройка позволяет установить таймер на отключение ламп при сработанных условиях (триггерах) на отключение (запрет не установлен, напряжение борт сети меньше 13в).
Установка производится в секундах от 0 до 60сек с шагом 5сек, где 0 - отключено.
(по умолчанию 0сек - отключено)

Частичное гашение (притухание) при запрете ("ЧП")
Установка значения от 0% до 100% Где 0 – полное отключение ДХО при запрете (по умолчанию 0)
Больше 0 - Гашение ламп на заданный уровень

Описание режимов включения и запрета
(запрет - принудительное отключение ламп с помощью вспомогательных сигналов при работающих условиях включения)

Режим "1"
Включает ДХО сразу при включении контроллера.
(пример: ДХО включаются сразу при повороте замка зажигания, контроллер подключен к +12в после замка зажигания)
Запрет * (подать +12в на выводы): Упр-1, Упр-2 или Принуд.выкл. (подать -12в)

Режим "2"
Включает ДХО по подаче сигнала +12в на Упр-2.
(пример: ДХО включаются сразу при повороте замка зажигания, контроллер подключен напрямую к АКБ, а Упр-2 к ACC)
Запрет * (подать +12в на выводы): Упр-1 или Принуд.выкл. (подать -12в)

Режим "3"
Включение по напряжению бортовой сети, установленной в настройках (меню «НП»).
(пример: ДХО включаются при старте двигателя и работающем генераторе, контроллер подключен до или после замка зажигания)
Запрет * (подать +12в на выводы): Упр-1, Упр-2 или Принуд.выкл. (подать -12в)

Варианты подключения
Допускается подключения как параллельно так и в разрыв питания фар. Может использоваться как устройство коммутации, в место силового реле включения фар.
